Baujahr 2019
Bauherr Hochbauamt Kanton Zürich
Generalplaner Weber Hofer Partner AG
Gesamtleitung Nissen & Wentzlaff Architekten
BKP 228.5 Sonnenschutzlamellen

Konstruktion

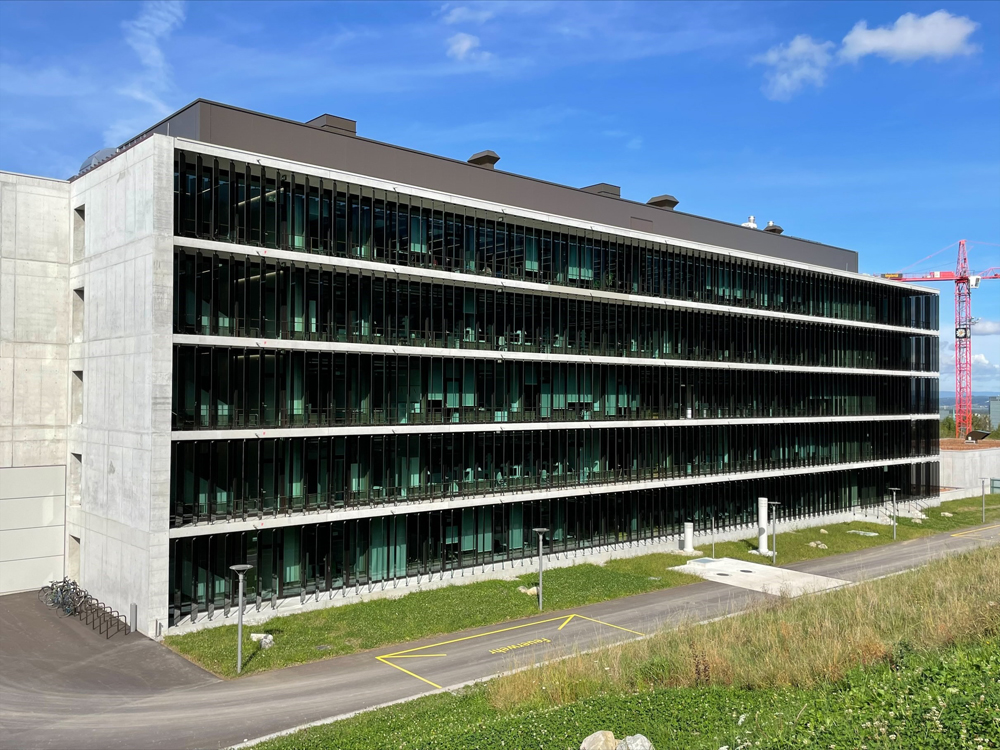

Als Fassadenbeschattung wurden vertikale Glaslamellen bestehend aus 2 x 12mm TVG (Weissglas) mit einseitigem Punkt-Siebdruck und einer 4-fach PVB Folie verbaut. Alle Glaslamellen wurden mit einer Breite von 700 mm und einer Höhe von 3360 -3485 mm hergestellt.
Total wurden 2115 Glaslamellen verbaut was einer Fläche von ca. 5000 m² und einem Gewicht von über 300'000 kg entspricht.

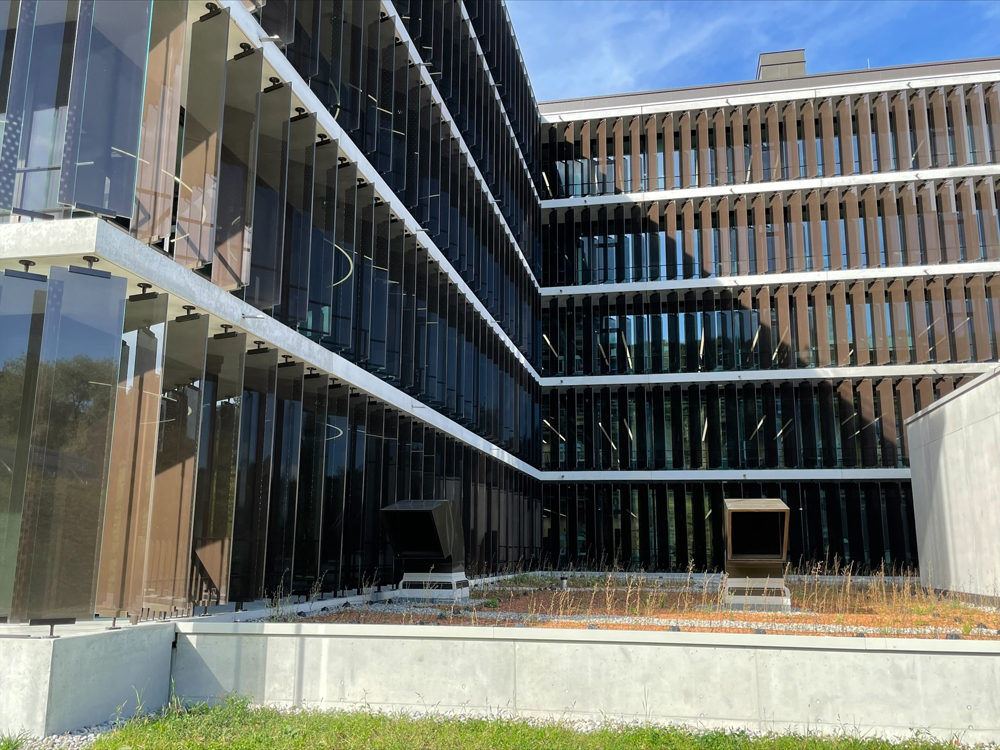

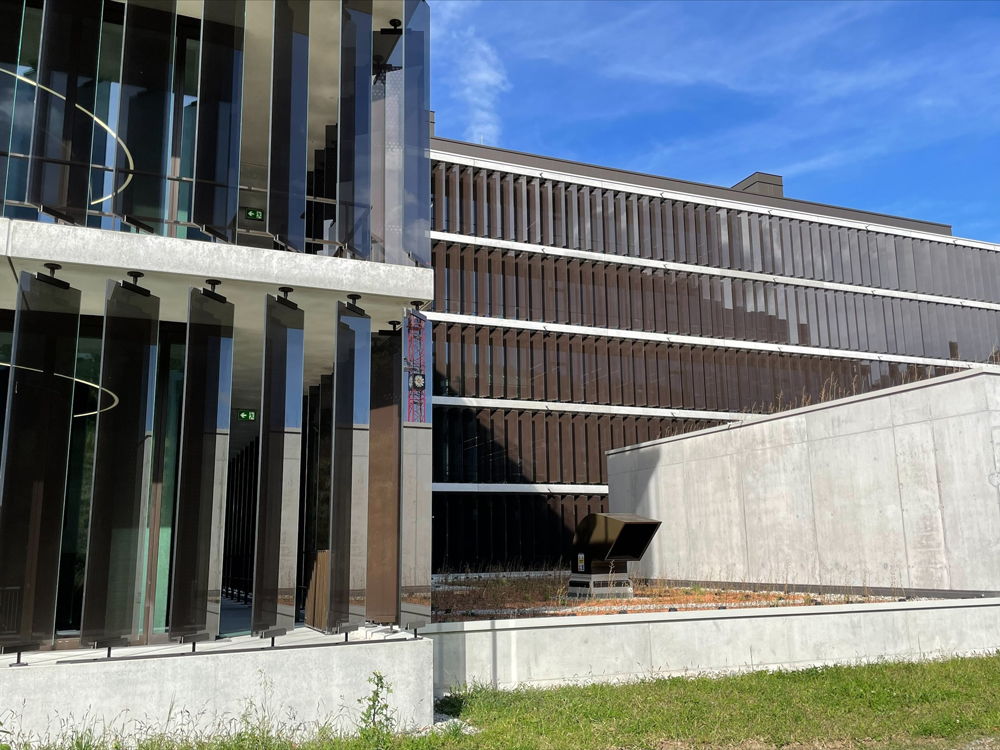

Der untere und obere spezielle Aluminium Glas-Schuh wurde mir schwarzen SG Fugen mit den Glaslamellen verklebt. Die Glaslamellen wurden je nach Ausrichtung vom Gebäude und Berechnung vom Sonnenstand mit unterschiedlichen Winkeln zur Fassade montiert.
Der untere Glas-Schuh wurde mit einer speziellen Stahlkonsole mit einer runden keilförmigen Distanzscheibe auf die Fertigbeton-Elemente befestigt. Der obere Glas-Schuh wurde ebenfalls mit einer speziell gefertigten Stahlkonsole gehalten und musste zusätzlich noch die vertikalen Dilatationen aufnehmen können.
Als Interventionsöffnungen für die Feuerwehr musste ein Teil der Glaslamellen zentrisch und exzentrisch drehbar ausgeführt werden welche eine spezielle Ausführung der Stahlkonsolen verlangte. Hinter den Glaslamellen wurde als Absturzsicherung ein einfaches Geländer bestehend mit einem Pfosten aus Stahlflach 60 x 20 mm alle 1200 mm sowie einem Obergurt und einer Traverse aus Stahlrohr 60 x 30 x 2 mm montiert.
Wie bei den Glaslamellen musste beim Geländer ebenfalls eine Einbringöffnung vorgesehen werden, welche durch einfache Handhabung bedient werden kann.
Gesamthaft wurden ca. 1'520 m Geländer verbaut.
Die komplette Ausführung wurde in einem pulverbeschichteten braunen Farbton ausgeführt. Sämtliche Stahlteile wurde zusätzlich im Duplex-Verfahren beschichtet.
